2026年2月14日

iPhoneには「フィールドテストモード」という、電波の詳細情報を確認できる機能があります。

電話アプリにて「*3001#12345#*」で発信します。

今回は、**都市部のビル内で測定した実例をもとに、

• 5G+表示の実態

• LTEとの違い

• 各数値の意味

• PCI・TAC・PLMNとは何か

をわかりやすく解説します。

測定環境

• キャリア：携帯事業者

• 表示：5G+

• 場所：都市部ビル内

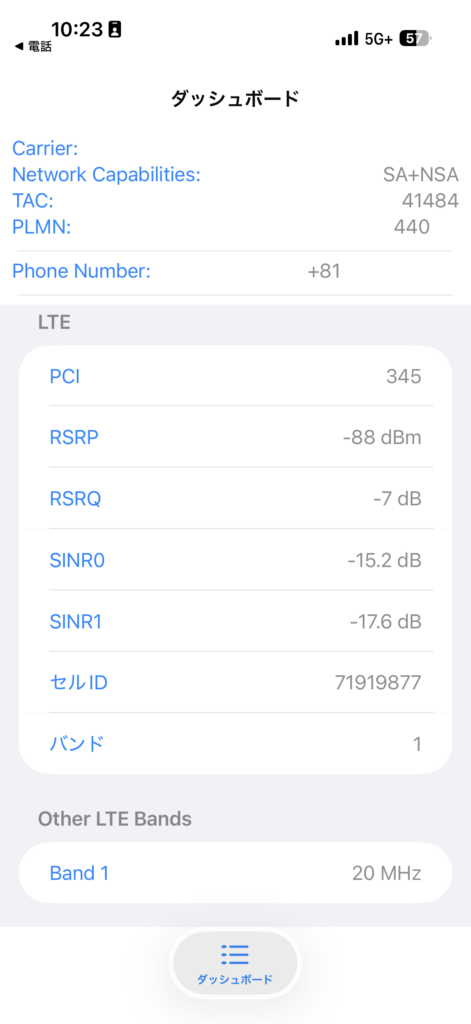

LTE（バンド1：2.1GHz）の状態

■ RSRP（Reference Signal Received Power）

受信電力の絶対値。

• -88 dBm → 屋内としては十分実用範囲

• パスロスはあるが致命的ではない

👉 カバレッジは確保されている

■ RSRQ（Reference Signal Received Quality）

RSRQ ≒ N × RSRP / RSSI
（帯域内の総受信電力に対する参照信号の割合）

• -7 dB → セル内干渉は軽度

👉 セル負荷は中程度と推定

■ SINR（Signal to Interference plus Noise Ratio）

最重要指標。

• -15 dB台 → 強い同一周波数干渉

• スケジューラ効率低下

• 高次変調（64QAM/256QAM）困難

👉 実効スループットは大幅低下

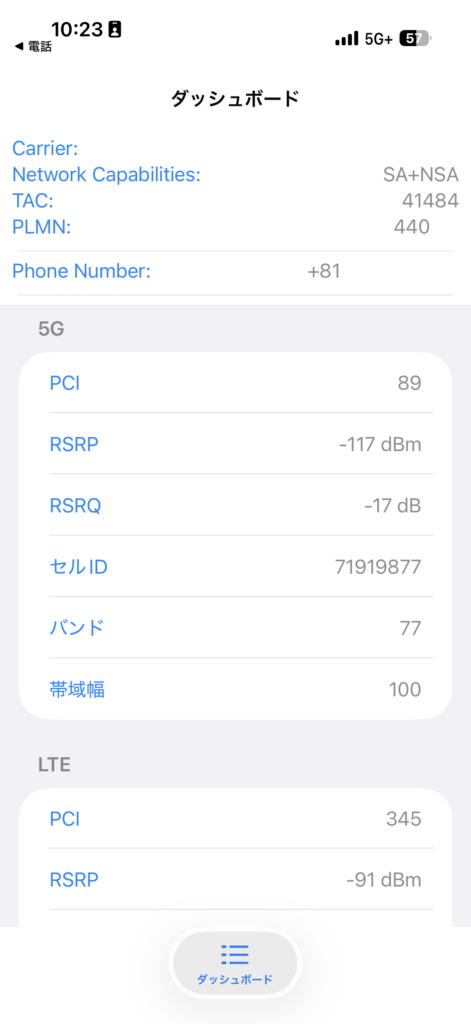

5G（バンド77：3.7GHz）の状態

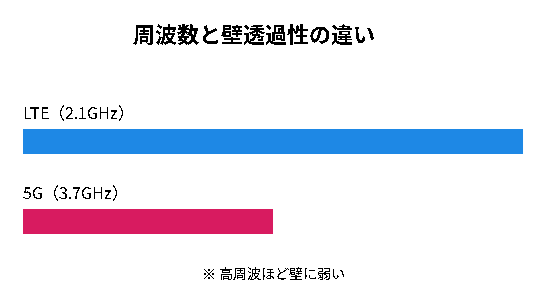

■ 高周波の宿命（Sub6特性）

n77（3.7GHz）は：

• 壁透過損失が大きい

• 建物内減衰が顕著

• 都市部では反射多発

👉 屋内での電界強度確保が困難

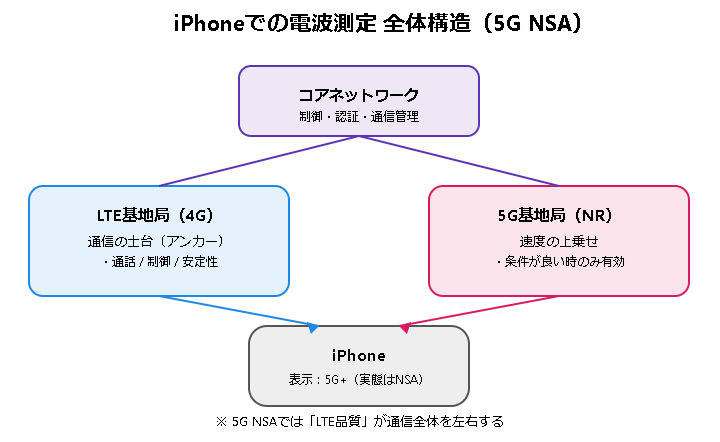

■ NSA構成の本質

今回の接続は5G NSA（Non-Standalone）。

構造：

LTE（EPC）＝制御プレーン
5G（NR）＝ユーザプレーン追加

つまり：

• RRC制御はLTE依存

• ハンドオーバーもLTE主導

• LTE品質が悪いと全体が不安定

👉 今回は「LTE依存型5G」

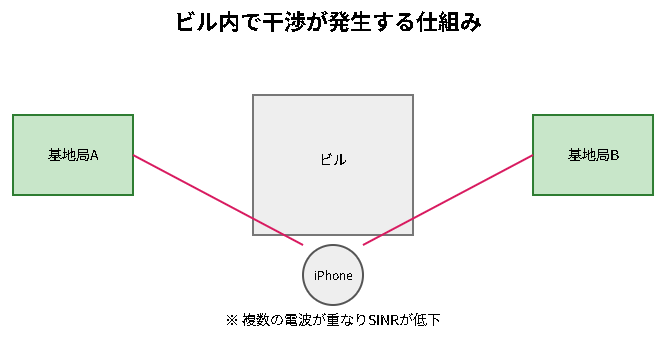

都市部ビル内でSINRが悪化する理由

都市部では：

• 基地局密度が高い

• 同一周波数再利用が進んでいる

• 高層ビルによるマルチパス増大

特に：

同一PCI近接配置＋反射波により、**同一周波数干渉（CCI）**が発生しやすい。

SINRマイナスはその典型例。

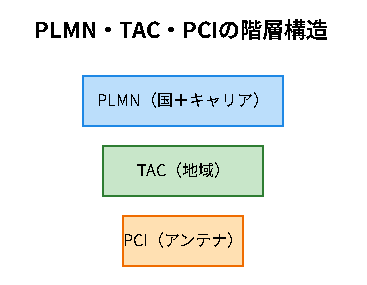

PCIとは何か（セルレベル識別）

PCI（Physical Cell ID）

• LTE：0～503

• NR：0～1007

• 物理層同期識別子

用途：

• セルサーチ

• PSS/SSS検出

• 近接セル識別

※全国で再利用されるため一意識別ではない。

TACとは何か（エリア管理単位）

TAC（Tracking Area Code）

• 複数eNodeB/gNodeBを束ねる管理単位

• TAU（Tracking Area Update）で更新

コア網側では：

着信時のページング効率向上が目的。

PLMNとは何か（事業者識別）

PLMN（Public Land Mobile Network）

構成：

MCC（国コード）＋ MNC（事業者コード）

例：

• 440 → 日本

• XX → 携帯事業者

SIMは接続許可PLMNを保持しており、
ローミング時は優先順位で選択される。

技術者視点：今回のボトルネック

1. LTE SINR劣化

2. n77弱電界

3. NSA構造依存

4. 都市部CCI増大

結果：100MHz帯域を活かせない状態

改善策（現実的アプローチ）

• 窓際へ移動（10～20dB改善例あり）

• 5G OFF → LTE安定化

• Wi-Fi利用（最適解）

• 屋内DAS導入（事業者側対策）

まとめ

iPhoneで電波測定する際は、

• RSRPだけで判断しない

• SINRを最優先で見る

• 5G表示＝高速ではない

• NSA構成を理解する

これが重要です。

結論

今回の都市部ビル内測定は：「5G+表示だが、実態はLTE品質依存の弱電界5G」という典型例でした。

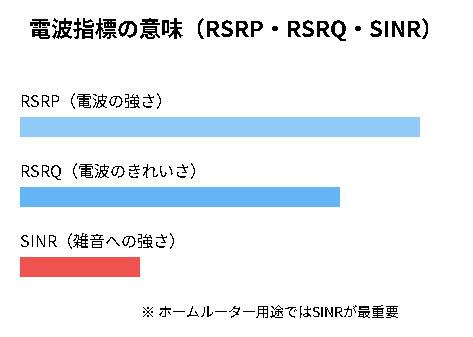

電波品質は、

• カバレッジ（RSRP）

• 品質（RSRQ）

• 干渉（SINR）

• ネットワーク構造（NSA/SA）

の総合結果で決まります。
